Leistungsstarke Hardware-Konfiguration für einen ATHENA Arbeitsplatz.
Folgende Komponenten werden für eine CAD Workstation aufeinander abgestimmt:

1. Prozessor
2. Festplatte
3. Grafikkarte
4. Bildschirm
5. Betriebssystem



1) Prozessor

Beim Prozessor spielt die Single Thread Leistung die grösste Rolle. AutoCAD verwendet inzwischen mehrere Kerne, je nach Aufgabe bis zu einem Drittel des ganzen Prozessors. Massgebend ist aber nach wie vor die Leistung eines einzelnen Kerns. Auf dieser Website gibt es einen CPU Vergleich: LINK
Prozessoren mit viel Leistung pro Kern sind nicht teuer, es gibt sie schon für kleinere Beträge. Beachten Sie, dass ihr gewählter Desktop-Prozessor eine Single Thread Leistung von über 4'000 CPU Mark hat. Bei Mobil-Prozessoren ist eine Single Thread Leistung von über 3'800 angemessen.

Das Deaktivieren des Hyper-Threading im BIOS oder UEFI ist empfehlenswert und bringt bis 10% mehr Leistung für einzelne Prozessorkerne. Achtung: Im BIOS oder UEFI sollten nur erfahrene PC-Techniker Einstellungen ändern!

Moderne Prozessoren sind richtige "Heissläufer". Achten Sie auf eine gute Kühlung, damit einzelne Prozessorkerne möglichst lange die Turbo-Taktfreqenz halten können.

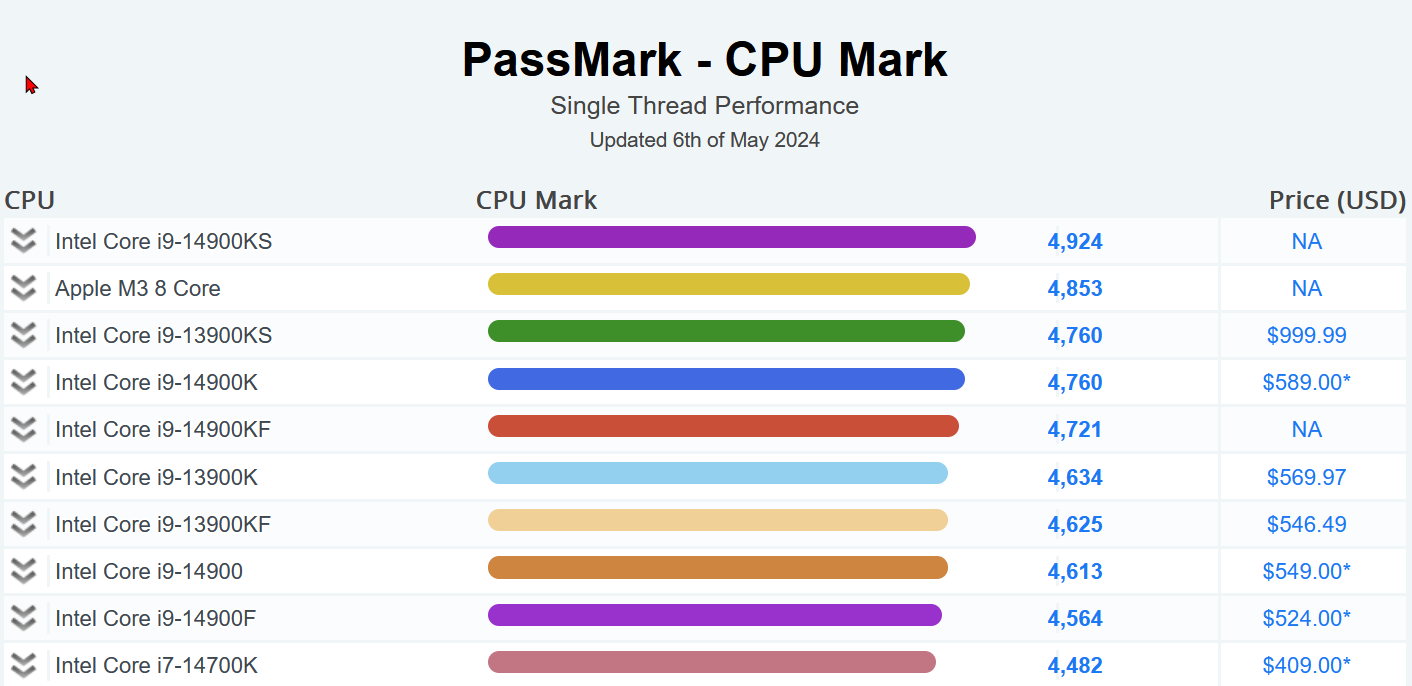

CPU Benchmark Desktop Prozessoren Stand Mai 2024:

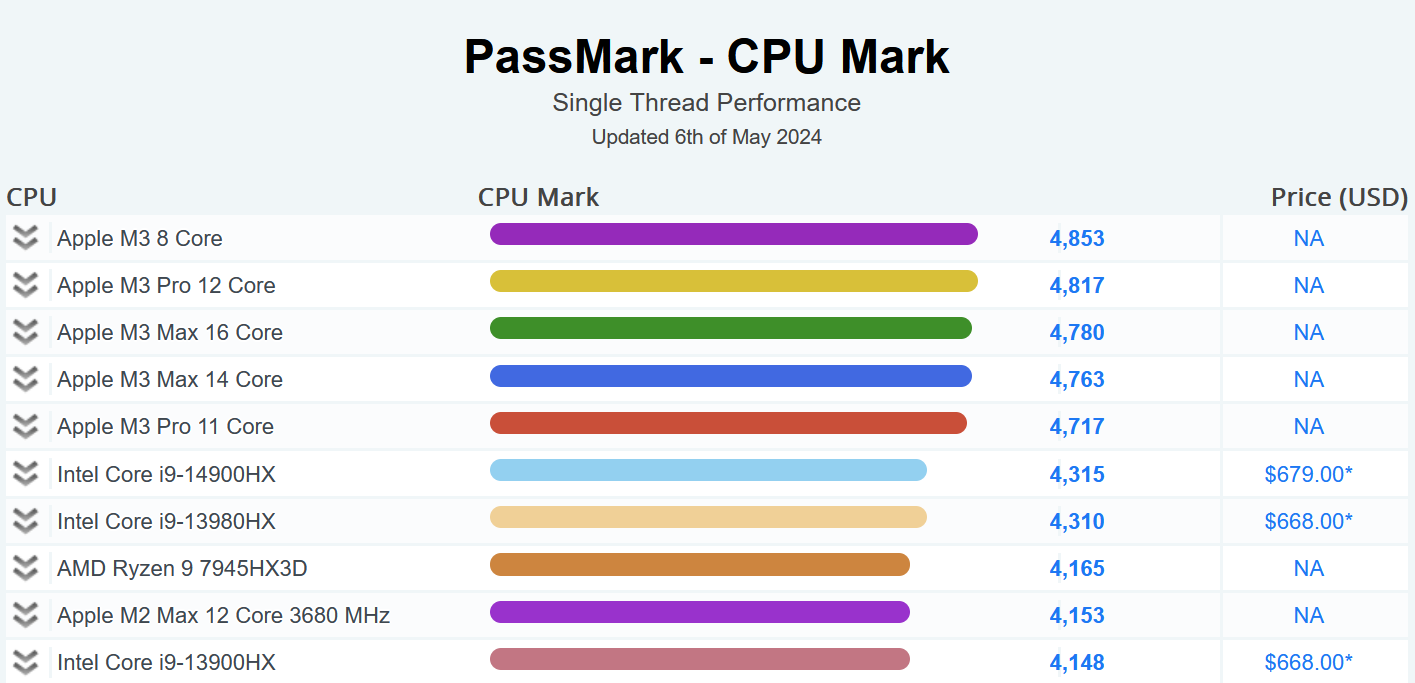

CPU Benchmark Mobile Prozessoren Stand Mai 2024:
(Beachten Sie bitte: Windows ist nicht kompatibel mit Apple Prozessoren)

Quelle: cpubenchmark.net

2) Festplatte

Verwenden Sie eine SSD-Festplatte für das Betriebssystem und die CAD-Software. Die Daten können auf dem Server oder einer NAS Station gespeichert werden. Sie können die Performance ihrer Festplatte mit dem kostenlosen Tool AS SSD Benchmark messen. Mehr Infos hierzu finden Sie z.B. hier: LINK

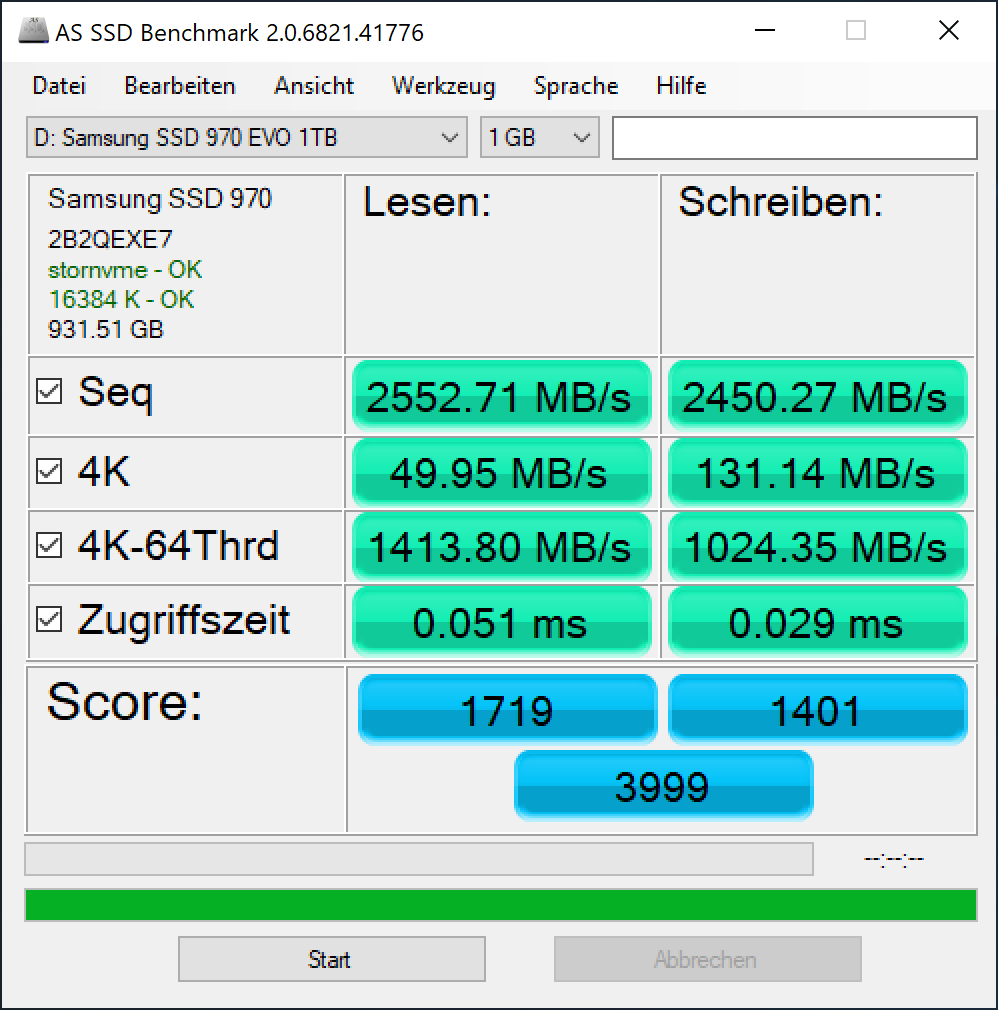

Lese- und Schreibgeschwindigkeiten bis 6000 MB/s werden aktuell erreicht. Im Beispiel die Performance einer Festplatte Samsung SSD 970 EVO, verbaut in einem Notebook. Verwenden Sie, wo möglich, Festplatten aus der Professional (PRO) Serie. SSD-Festplatten werden vorteilhaft in der Bauform M.2 / NVMe-Schnittstelle verbaut. Diese Schnittstelle lässt sehr hohe Datentransferraten zu.

3) Grafikkarte

Kaufen Sie eine für AutoCAD zertifizierte Workstation Grafikkarte. Solche Grafikkarten sind für flüssiges und störungsfreies Arbeiten im CAD ausgelegt. Hersteller wie AutoDesk testen ihre Produkte mit solchen Grafikkarten. Erfahrungsgemäss beschleunigen teure Grafikkarten beim Modellieren in 3D massiv, helfen aber bei 2D-Operationen nur wenig. Der 2D-Bildschirmaufbau wird lediglich durch viel Grafik-RAM etwas beschleunigt. ACOSOFT empfiehlt folgende Konfigurationen:

a) Arbeitsplatz mit einem Bildschirm, FULL HD (1920x1080), 2D: NVIDIA T1000 8 GB RAM, Preis ab CHF 379.-

b) Arbeitsplatz mit zwei Bildschirmen, FULL HD (1920x1080), 2D und 3D: NVIDIA RTX 2000 Ada 16 GB, Preis ab CHF 721.-
oder
c) Arbeitsplatz mit einem Bildschirm, 4K (3840x2160), 2D und 3D: NVIDIA RTX 2000 Ada 16 GB, Preis ab CHF 721.-

d) Arbeitsplatz mit zwei Bildschirmen, 4K (3840x2160), 3D (und 2D): NVIDIA RTX 4000 Ada 20 GB, Preis ab CHF 1392.-

Zertifizierte Grafikkarten und deren Treiber finden Sie hier: LINK

4) Bildschirm

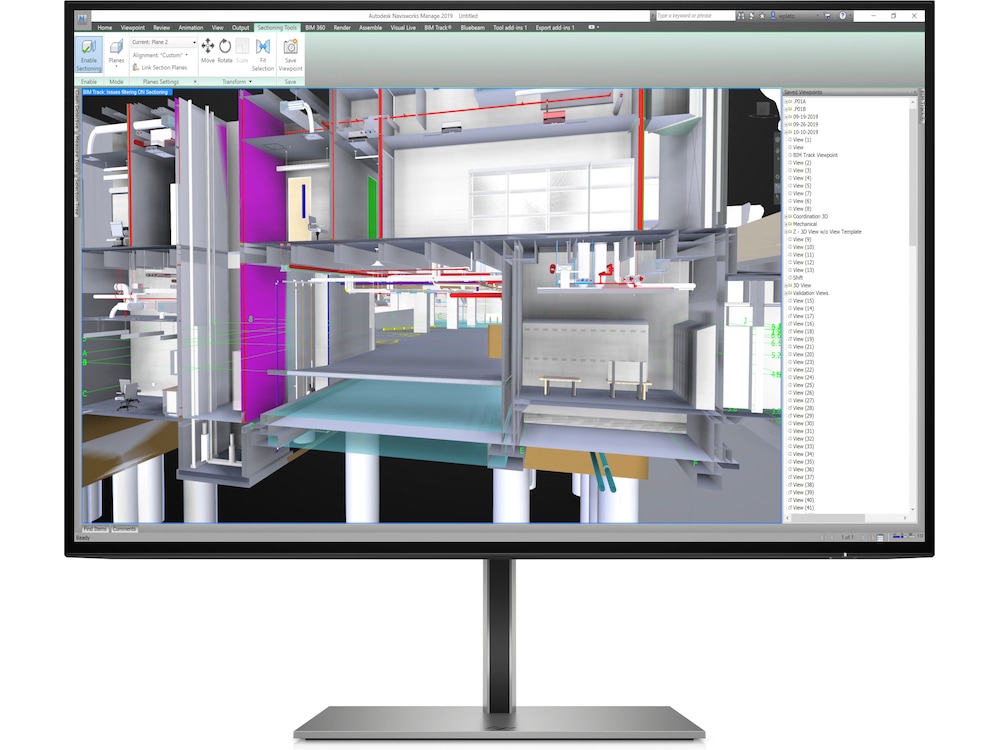

Zwei 24 Zoll (61 cm) Bildschirme bilden heute den Standard. Wir empfehlen beispielsweise den HP Z24u G3, Preis ab CHF 307.- Die optimale Auflösung für AutoCAD 2025 ist mindestens 1920 x 1080, besser 1920 x 1200 Pixel.

Grössere Auflösungen wie z.B. 4K Monitore (3840 x 2160) sind ab AutoCAD 2017.1 unterstützt, liefern aber in vielen Bereichen erst ab AutoCAD 2020 befriedigende Resultate. Zum Beispiel der HP E27k G5 Monitor 68,47 cm (27"), Preis ab CHF 579.-

Panorama-Bildschirme wie der HP Z38c Curved Monitor 95,25 cm (37,5") sind eine interessante Variante, haben jedoch unter Umständen Nachteile bei AutoCAD Versionen älter als 2020: Die unüblichen Auflösungen können zu Darstellungsfehlern führen. Preis ab CHF 1046.-

5) Betriebssystem

Aktuell ist Windows 11 Pro und (bis zum Supportende Oktober 2025) Windows 10 Pro / 64-Bit für AutoCAD und ATHENA geeignet. Empfehlenswert ist Windows 11 Pro für neue PCs. Alle älteren Betriebssysteme sind nicht mehr kompatibel mit aktuellen Versionen AutoCAD / ATHENA.

Beispielkonfiguration brentford

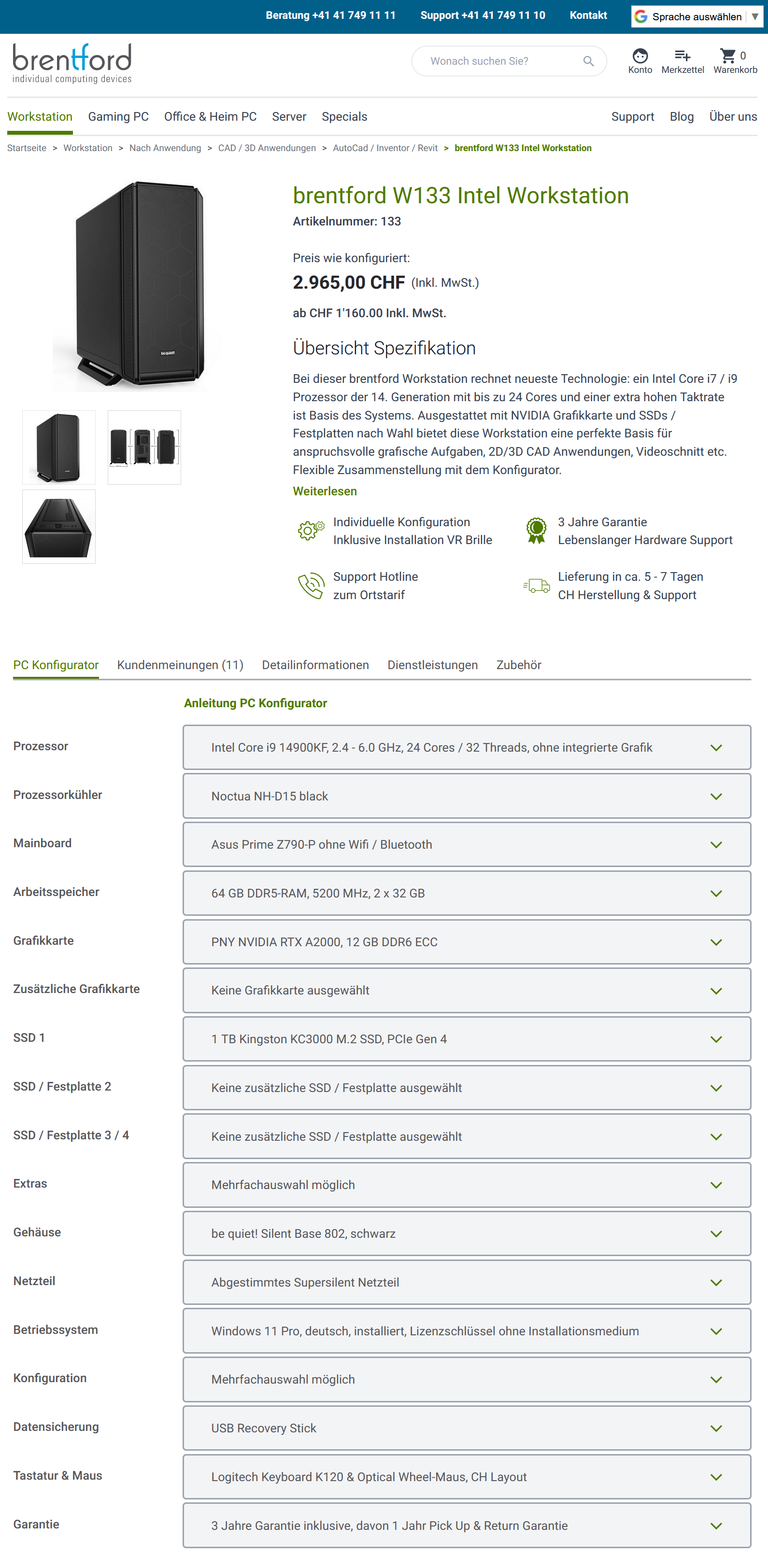

Hier eine Beispielkonfiguration für AutoCAD / ATHENA: brentford W133 Intel Workstation. Sie können bei Bedarf im Webshop andere Komponenten wählen (z.B. Grafikkarte PNY RTX 4000 ADA, 20 GB GDDR6 ECC, für 3D-Modelle) und erhalten so ihren Wunsch-PC.

 Mobile Workstation

Eine mobile Workstation im Format 16 Zoll finden Sie bei Herstellern wie Lenovo, HP und Dell. In diese grossen Workstations werden die schnellsten Mobil-Prozessoren und zertifizierte Grafikkarten verbaut. Kaufen Sie für den Arbeitsplatz in der Firma zusätzlich eine Dockingstation und schliessen Sie Tastatur, Maus, Bildschirme, usw. daran an. Wenn Sie ins Home-Office gehen, nehmen Sie die mobile Workstation (und alle Programme, Daten) einfach mit.

Ein Beispiel für eine mobile Workstation von HP mit schnellem Prozessor Intel Core i9-13950HX und dedizierter Grafikkarte NVIDIA RTX 2000 Ada (digitec.ch, ab CHF 3410.-): HP Zbook Fury 16 G10

Fragen? Senden Sie uns ihre Konfiguration an: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein. Wir beraten Sie gerne!
